一、智慧電氣系統解決方案
中國西電是我國制造企業中唯一具備交直流輸電工程系統研究與成套設計能力的企業集團，所屬企業是國家能源電力電子技術與裝備研發中心、陜西省和西安市分布式微電網工程技術研究中心、國家認定的企業技術中心。
中國西電在全套輸變電裝備研發制造能力的基礎上，以國內獨有的系統研究、實驗仿真、成套設計能力，為國內外用戶提供交直流輸電、新能源發電與并網、智能配電網、微電網、綜合能源等方面的系統解決方案、工程與服務解決方案、商業解決方案。
1.特高壓直流輸電解決方案
高壓直流輸電可應用于遠距離大容量電能輸送、電力系統異步聯網、長距離海底電纜輸電、新能源大容量并網、向弱交流系統或無源系統供電、構建城市直流配電網等場合。
中國西電具備高壓直流輸電工程（包括常規直流和柔性直流）系統研究與成套設計的能力；具備高壓直流輸電工程所有一次設備及控制保護裝置的制造及試驗?zāi)芰?，包括換流閥、換流變壓器、平波電抗器、交直流濾波器、開關類、避雷器類、測量裝置類以及控制保護裝置；具備指導工程建設，進行工程調試的能力?？舍槍?duì)用戶需求提供覆蓋高壓、特高壓直流輸電工程系統解決方案，包括獨立承擔高壓直流輸電工程系統研究與成套設計、設備成套或EPC交鑰匙工程。常規直流輸電系統電壓及輸送容量可至±1100kV/12000MW。柔性直流輸電系統電壓及輸送容量可至±800kV/5000MW。
直流輸電工程整體技術解決方案工程業績：
①舟山-100kV/50MW直流輸電工程
該工程為我國第一個直流輸電工程。完成系統研究和成套設計，成套提供換流閥、換流變壓器、平波電抗器、控制保護系統、交流濾波器、直流場設備等直流系統成套設備，完成工程調試。
②嵊泗±50kV/60MW雙極海纜直流輸電工程
完成系統研究和成套設計，成套提供換流閥、換流變壓器、平波電抗器、控制保護系統、交流濾波器、直流場設備等直流系統成套設備，完成工程調試。
③韓國濟州島±80kV/60MW直流示范工程
完成系統研究和成套設計，成套提供換流閥、平波電抗器、控制保護系統、交流濾波器、直流場設備等直流系統成套設備，完成工程調試。
④±10.5kV/66MW三端混合直流試驗系統
完成±10.5kV/66MW LCC-VSC-VSC三端混合直流試驗系統總包項目，負責系統研究和成套設計、換流閥設計生產、交直流設備成套供貨、設備安裝、系統調試。
2.新能源發電及并網解決方案
1）智慧風電解決方案：中國西電集團充分發揮央企資源優勢，因地制宜并綜合考慮客戶需求，聚合供應商及合作方等相關行業資源，構建從風電場開發、電站設計、供應鏈服務、工程項目建設、調試運維及金融解決方案等全產業鏈產品、技術和服務平臺，為客戶提供度電成本最低的解決方案。
2）智慧光伏電站解決方案：中國西電集團為大型地面電站及商用分布式光伏發電項目提供全套設計、項目管理、工程建設及運維服務等全壽命周期解決方案，全面適應大型地面電站、水面電站、山地電站、工商業屋頂電站等各種場景。
平魯石堂山風電場項目
3.海上風電接入解決方案
海上風電開發在向深遠海發展過程中，受傳輸距離的限制，以往的交流送出方案已不能滿足要求。柔性直流接入方案是目前國際上公認的遠海風電場并網的最佳技術方案。
中國西電擁有豐富的直流輸電工程（常規直流和柔性直流）系統研究與成套設計經驗，擁有完善的系統仿真與試驗驗證系統以及控制保護系統，研發的柔性直流輸電換流閥已在多個直流輸電工程中長期可靠應用。針對海上風電柔性直流接入工程的特殊性。公司已經在系統研究與成套設計以及柔性直流輸電換流閥研制方面進行了長期細致的研究，研制的海上用柔性直流換流閥樣機已通過海上環境適應性試驗驗證。公司擁有豐富的系統總成與工程調試經驗，已具備為用戶提供海上風電柔直接入工程系統解決方案的能力。
海上風電柔直接入方案接線圖
4.微電網、綜合能源解決方案
根據能源革命的需要，實現電、冷、熱、氣等多種能源跨界互聯以及安全可靠的能源供給，充分利用清潔能源，提高能源利用率是未來能源系統的發展方向。綜合能源系統能夠?qū)崿F(xiàn)多種類型的能源供給，提高能源利用的靈活性、可控性與可靠性，滿足新能源開發利用需求。
中國西電基于先進的電力電子技術、微電子技術以及控制理論，開展了微電網系統、綜合能源系統方案研究。通過多年的技術研發，形成了微電網及綜合能源控制保護系統等系列化產品，具備向用戶提供微電網、綜合能源系統解決方案的能力。
中國西電于2017年底在所屬西電電力系統廠區建成了200kW交、直流混合式微電網示范工程，截至2019年10月，該微電網示范工程已連續無故障運行22個月，經濟效益與社會效益良好。

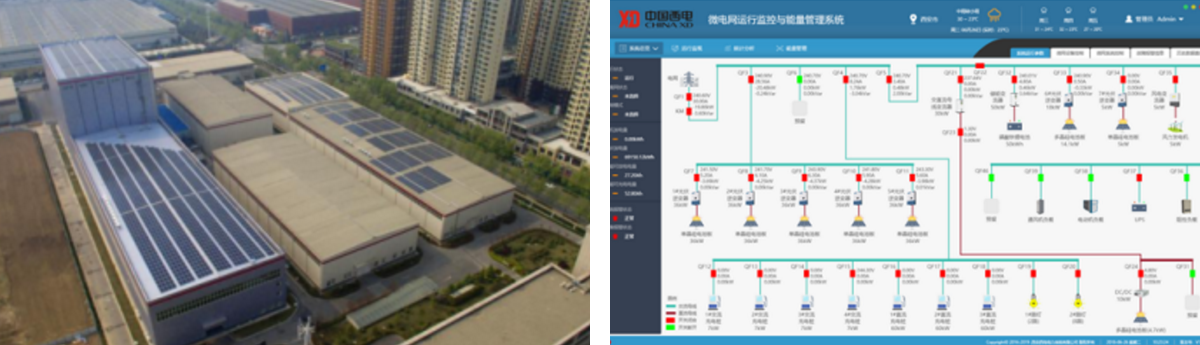

西電分布式微電網示范工程
綜合能源管理：西電工業園區
5.智能配電網與電能質量治理解決方案
針對電網電壓閃變及波動、三相不平衡、諧波等問題，采用基于無源濾波器（FC）、靜止無功補償器（SVC）、靜止無功發生器（SVG）、有源電力濾波器（APF）、動態電壓恢復器（DVR）等技術的解決方案，可調節無功功率支撐電網電壓、消除諧波污染、補償負荷不平衡電流等，實現電能質量的綜合治理。
在智能中低壓交、直流配電網領域，采用以電力電子變壓器（PET）為樞紐的系統解決方案，可實現交直流設備接入、能量管理、潮流調度、故障隔離、分布式電源或多個電網連接組網等，提高電能的使用效率和分布式新能源的高效消納。
電力電子設備采用模塊化設計維護方便，具備電網故障穿越、諧振抑制、多機并聯協調運行等優異性能。
具備系統研究及成套設計能力，可根據客戶需求提供包括系統方案設計、設備的設計與生產、試驗、系統調試、運維在內的系統整體解決方案。
主要技術參數：
額定電壓：覆蓋所有電壓等級；
額定容量：根據客戶需求定制.
典型工程案例：
鄂爾多斯400V/300kVar APF
湖南益陽500kV變電站±120MVar SVC兼線路融冰
四川萬縣500kV變電站±180MVar SVC
沙鋼集團電弧爐±50MVar SVC
青?！邦I(lǐng)跑者”光伏4個330kV和10個110kV變電站設備總包項目（包含40套SVG）
烏克蘭尼科波爾光伏電站4套 35kV/11MVar SVG及系統諧振解決方案
魯西異步聯網柔性直流輸電工程諧波分析
蘇州同里綜合能源示范中心四端口電力電子變壓器示范應用
二、關鍵能力
1.系統研究、成套設計
中國西電掌握了超特高壓直流輸電工程系統研究和與成套設計的核心技術；具有一支經驗豐富的直流輸電工程系統研究與成套設計團隊；擁有一套進行直流工程系統研究和與成套設計所需要的具有國際先進水平的數字仿真系統，包括系統穩定分析軟件BPA/simpow/PSSE、電磁暫態分析軟件PSCAD/EMTDC、主回路參數及無功交換計算軟件MainC、交直流濾波器設計軟件HAP、換流站絕緣配合研究軟件ISO以及噪聲計算軟件SoundPlan等；具備進行（常規直流和柔性直流）高壓直流工程系統研究與成套設計的能力。
獨立或作為主要完成單位承擔完成了三峽-常州（±500kV）、三峽-上海（±500kV）、貴廣二回（±500kV）、云南-廣東（±800kV）、向家壩-上海（±800kV）、錦屏-蘇南（±800kV）、糯扎渡-廣東（±800kV）、溪洛渡-廣東（同塔雙回±500kV）、韓國濟州島（±80kV）、金沙江中游到廣西（±500kV）、觀音巖（±500kV）、南澳多端柔性直流輸電工程（±160kV）、魯西異步聯網（常規直流±160kV/柔性直流±350kV）、滇西北-廣東（±800kV）以及±10.5kV混合三端等直流工程的系統研究和成套設計任務。
參與完成的±800kV特高壓直流輸電工程獲2017年國家科技進步特等獎。
2.實驗仿真
擁有兩套實時數字仿真平臺：RTDS和RT-Lab，10名實時數字仿真試驗人員，其中1名博士、4名碩士。
RTDS裝置包含4個RACK(NOVACOR，22個核)和20個GTFPGA。具備完成高壓及特高壓直流輸電、柔性直流輸電、多端混合直流輸電、柔性交流輸電、電力電子（如SVC/SVG、APF、TCSC等）、新能源（風電、光伏發電等）、交直流微電網等領域的控制保護裝置閉環測試的能力。
RT-Lab裝置包含2個 OP5600和6個OP7020,具備完成多端500電平以上柔性直流輸電和電力電子領域控制保護裝置閉環測試的能力。
基于這兩套實時數字仿真平臺完成了多個工程供貨的功能性能試驗。包括“魯西柔直背靠背工程”閥控裝置的出廠試驗、南方電網“±10.5kV/66MW LCC-VSC-VSC三端混合直流試驗系統”項目閥控裝置的出廠試驗、湖南大學“特高壓直流輸電物理模擬平臺研究”項目控制保護系統的出廠試驗等都基于這兩套平臺完成。
3.控制保護系統
控制保護團隊目前有包括教高、博士在內的高級專業人才，產品供貨范圍涵蓋雙端或多端常規LCC-HVDC、柔性MMC-HVDC及LCC/MMC混合型直流輸電的控制保護系統?？刂票Ｗo(hù)系統基于西電集團的高端工業控制平臺ACM-100構建，平臺采用多主處理器構架，支持1個機箱內多達16個主處理器模塊并行處理，支持多優先級循環任務和中斷任務迸發執行，最小任務周期小于50微秒。后臺監控系統采用適應大云物移應用需求的全新一代SCADA系統DYNAS構建，與傳統的SCADA系統相比，DYNAS系統在可靠性、處理容量及性能指標等方面均有大幅提升。
